给水用PE管（PE100）
标准：（GB/T13663—2000）（GB/T17219—1998）颜色：蓝色或黑色

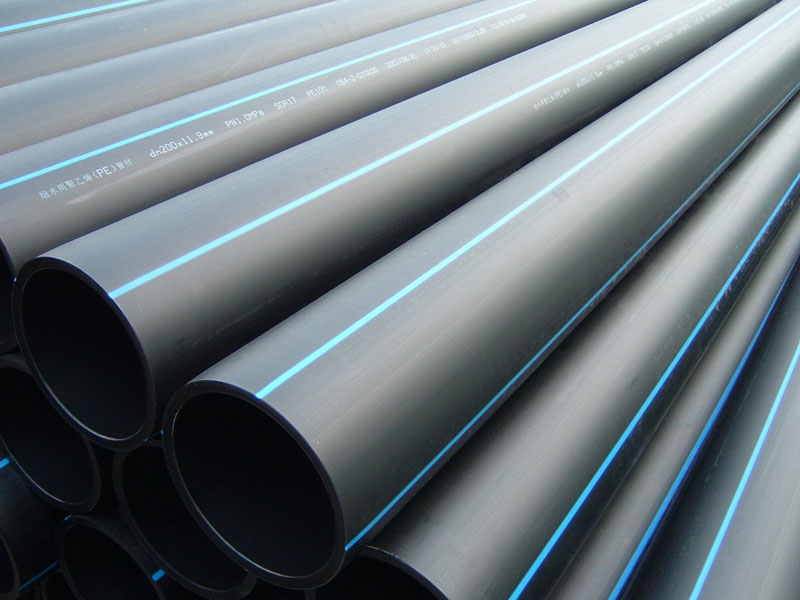

外观：黑色管上应有共挤出蓝色色条。色条沿管材纵向至少有3条。暴露在阳光下的敷设管道必须是黑色
产品参数
| 公称外径dn（mm） | SDR26 | SDR21 | SDR17 | SDR13.6 | SDR11 | ||||
| 公称压力PN,Mpa | |||||||||
| 0.6 | 0.8 | 1 | 1.25 | 1.6 | |||||
| 公称壁厚 | 单重kg/m | 公称壁厚 | 单重kg/m | 公称壁厚 | 单重kg/m | 公称壁厚 | 单重kg/m | 公称壁厚 | |
| 32 | 3 | ||||||||
| 40 | 3.7 | ||||||||
| 50 | 4.6 | ||||||||
| 63 | 4.7 | 0.895 | 5.8 | ||||||
| 75 | 4.5 | 1.03 | 5.6 | 1.25 | 6.8 | ||||
| 90 | 4.3 | 1.2 | 5.4 | 1.49 | 6.7 | 1.82 | 8.2 | ||
| 110 | 4.2 | 1.45 | 5.3 | 1.8 | 6.6 | 2.21 | 8.1 | 2.69 | 10 |
| 125 | 4.8 | 1.99 | 6 | 2.32 | 7.4 | 2.84 | 9.2 | 3.45 | 11.4 |
| 140 | 5.4 | 2.38 | 6.7 | 2.92 | 8.3 | 3.55 | 10.3 | 4.34 | 12.7 |
| 160 | 6.2 | 3.11 | 7.7 | 3.82 | 9.5 | 4.65 | 11.8 | 5.67 | 14.6 |
| 180 | 6.9 | 3.9 | 8.6 | 4.79 | 10.7 | 5.9 | 13.3 | 7.18 | 16.4 |
| 200 | 7.7 | 4.8 | 9.6 | 5.92 | 11.9 | 7.23 | 14.7 | 8.81 | 18.2 |
| 225 | 8.6 | 6.05 | 10.8 | 7.53 | 13.4 | 9.22 | 16.6 | 11.44 | 20.5 |
| 250 | 9.6 | 7.52 | 11.9 | 9.2 | 14.8 | 11.31 | 18.4 | 14.07 | 22.7 |
| 280 | 10.7 | 9.4 | 13.4 | 11.63 | 16.6 | 14.48 | 20.6 | 17.63 | 25.4 |
| 315 | 12.1 | 11.94 | 15 | 14.63 | 18.7 | 18.17 | 23.2 | 22.38 | 28.6 |
| 355 | 13.6 | 15.11 | 16.9 | 18.91 | 21.1 | 23.33 | 26.1 | 28.38 | 32.2 |
| 400 | 15.3 | 19.12 | 19.1 | 24.12 | 23.7 | 29.52 | 29.4 | 35.99 | 36.3 |
| 450 | 17.2 | 24.69 | 21.5 | 30.5 | 26.7 | 37.42 | 33.1 | 45.63 | 40.9 |
| 500 | 19.1 | 30.48 | 23.9 | 37.68 | 29.7 | 46.24 | 26.8 | 56.46 | 45.4 |
| 560 | 21.4 | 38.2 | 26.7 | 47.19 | 33.2 | 57.9 | 41.2 | 70.46 | 50.8 |
| 630 | 24.1 | 48.46 | 30 | 59.62 | 37.4 | 73.35 | 46.3 | 89.64 | 57.2 |
| 710 | 27.2 | 61.63 | 33.9 | 76.68 | 42.1 | 93.54 | 52.2 | 114.22 | |
| 800 | 30.6 | 78.04 | 38.1 | 97.19 | 47.4 | 118.67 | 58.8 | 144.98 | |
| 900 | 34.4 | 99.11 | 42.9 | 122.93 | 53.3 | 150.08 | |||
| 1000 | 38.2 | 121.79 | 47.7 | 151.93 | 59.3 | 185.57 | |||
| 1200 | 45.9 | 175.73 | 57.2 | 216.74 | 70.6 | 264.11 | |||
注：
1.本系列管材主要用于城市给水工程，公称压力是指管材在20℃下输送水的最大允许工作压力。
2.上表重量是按0.95/cm3平均密度计算，外径及壁厚均取公称值加极限偏差的一半。
